Cách tính công suất động cơ cho bánh chủ động trong ứng dụng AMR và AGV

Chọn đúng công suất động cơ là bước quan trọng khi thiết kế Robot Di động Tự hành (AMR) hoặc Xe Dẫn đường Tự động (AGV). Động cơ quá nhỏ có thể không đủ sức tăng tốc, leo dốc hoặc vận chuyển tải nặng. Ngược lại, động cơ quá lớn làm tăng chi phí, khối lượng và mức tiêu thụ năng lượng của hệ thống.

Vậy làm thế nào để tính công suất động cơ cần thiết cho một bánh xe chủ động?

Câu trả lời phụ thuộc vào nhiều yếu tố, bao gồm tổng khối lượng xe, đường kính bánh, tốc độ mục tiêu, gia tốc, lực cản lăn, tình trạng mặt sàn và môi trường vận hành.

Bài viết này trình bày các phương trình cơ bản để tính công suất động cơ bánh chủ động và cách dùng kết quả để chọn động cơ phù hợp cho ứng dụng AMR và AGV. Xuyên suốt bài, các hình minh họa tương tác cho phép bạn thay đổi thông số đầu vào và quan sát từng kết quả thay đổi theo.

1. Xác định các thông số chính

Trước khi tính công suất động cơ, kỹ sư cần xác định điều kiện vận hành của xe.

Các thông số chính gồm:

• Khối lượng xe (m): Tổng khối lượng của robot, tải trọng, pin và các bộ phận lắp đặt, tính bằng kilôgam (kg).
• Bán kính bánh xe (r): Bán kính của bánh chủ động, tính bằng mét (m).
• Tốc độ mục tiêu (v): Tốc độ di chuyển mong muốn của xe, tính bằng mét trên giây (m/s).
• Gia tốc (a): Tốc độ tăng vận tốc yêu cầu, tính bằng mét trên giây bình phương (m/s²).
• Hệ số cản lăn (Crr): Đại lượng không thứ nguyên biểu thị lực cản giữa bánh xe và bề mặt di chuyển.
• Độ dốc (θ): Góc nghiêng của bề mặt mà xe vận hành.
• Số bánh chủ động (n): Số bánh xe trực tiếp tạo ra lực kéo.

Các thông số này quyết định lực kéo cần thiết để di chuyển xe, và từ đó là mô-men xoắn và công suất mà động cơ phải cung cấp.

2. Tính lực kéo cần thiết

Bước đầu tiên là tính tổng lực cần thiết để di chuyển xe.

Với một AMR hoặc AGV điển hình, lực kéo cần thiết có thể được ước tính bằng:

Trong đó:

• F_total là tổng lực kéo cần thiết (N).
• F_rr là lực cản lăn (N).
• F_acc là lực tăng tốc (N).
• F_grade là lực cần để vượt dốc (N).

2.1. Lực cản lăn

Lực cản lăn là lực chống lại chuyển động của xe, sinh ra do biến dạng bánh xe, tình trạng mặt sàn, ổ bi và các tổn hao cơ khí khác.

Với xe vận hành trên bề mặt tương đối bằng phẳng:

Trong đó:

• C_rr là hệ số cản lăn.
• m là tổng khối lượng xe (kg).
• g là gia tốc trọng trường, xấp xỉ 9,81 m/s².

Sàn công nghiệp nhẵn kết hợp với bánh xe phù hợp thường tạo lực cản lăn thấp hơn so với bề mặt gồ ghề hoặc vật liệu bánh xe không phù hợp.

Lực cản thực tế nên được ước tính từ thông số kỹ thuật của bánh xe hoặc đo trong điều kiện vận hành đại diện.

2.2. Lực tăng tốc

Khi xe tăng tốc, cần thêm lực để tăng vận tốc của xe.

Lực tăng tốc tịnh tiến là:

Trong đó a là gia tốc tuyến tính mong muốn, tính bằng m/s².

Ví dụ, robot nặng hơn hoặc robot cần tăng tốc nhanh hơn sẽ cần lực kéo lớn hơn.

Phương trình này mô tả thành phần tịnh tiến. Thiết kế chi tiết hơn có thể cần tính thêm quán tính quay của bánh xe, quán tính hộp số và tổn hao truyền động.

2.3. Lực leo dốc

Khi robot di chuyển lên dốc, động cơ phải thắng được thành phần trọng lực tác dụng dọc theo mặt dốc.

Lực cần thiết là:

Trong đó θ là góc dốc.

Với ứng dụng trên sàn phẳng, thành phần này có thể xem bằng không. Tuy nhiên, với robot phải leo dốc, lực leo dốc có thể chiếm phần lớn tổng tải của động cơ.

Với độ dốc biểu thị theo phần trăm, góc dốc được xác định bằng:

Khi xe vận hành trên sàn không bằng phẳng hoặc phải vượt chướng ngại vật, có thể cần thêm biên dự phòng về lực.

3. Tính mô-men xoắn cần thiết tại bánh chủ động

Sau khi xác định tổng lực kéo, tiếp theo là tính mô-men xoắn cần thiết tại bánh xe.

Phương trình là:

Trong đó:

• T_wheel là mô-men xoắn cần thiết tại bánh xe (N·m).
• F_total là tổng lực kéo (N).
• r là bán kính bánh xe (m).

Ví dụ, nếu tổng lực kéo là 100 N và bán kính bánh xe là 0,1 m:

T_wheel = 100 × 0,1 = 10 N·m

Như vậy, bánh xe phải tạo ra mô-men xoắn khoảng 10 N·m trong điều kiện vận hành giả định.

Nếu xe có nhiều bánh chủ động, tổng lực có thể được phân chia giữa các bánh. Tuy nhiên, chỉ nên giả định phân chia đều khi thiết kế cơ khí, phân bố khối lượng, độ bám và chiến lược điều khiển cho phép điều đó.

Với hệ thống có hai bánh chủ động chịu tải như nhau:

Kết quả này là mô-men xoắn cần thiết trên mỗi bánh trước khi xét đến tổn hao truyền động hoặc các yếu tố thiết kế khác.

4. Tính công suất động cơ cần thiết

Công suất động cơ phụ thuộc vào cả mô-men xoắn và tốc độ quay.

Công suất cơ học truyền tới bánh xe có thể tính bằng:

Hoặc:

Trong đó:

• P_wheel là công suất cơ học tại bánh xe (W).
• v là tốc độ xe (m/s).
• ω là vận tốc góc của bánh xe (rad/s).

Vận tốc góc của bánh xe được tính bằng:

Kết hợp các phương trình trên ta có:

Nếu mô-men xoắn bánh xe tính bằng N·m và vận tốc góc tính bằng rad/s, kết quả sẽ có đơn vị là watt.

Để đổi từ watt sang kilowatt:

Tính công suất động cơ cho mỗi bánh

Nếu xe dùng nhiều bánh chủ động, nhu cầu công suất có thể được phân chia giữa các động cơ.

Với n động cơ dẫn động giống nhau chia đều tải:

Đây là ước tính ban đầu. Thông số định mức thực tế của động cơ còn phải tính đến hiệu suất truyền động, chu kỳ làm việc, giới hạn nhiệt, yêu cầu tăng tốc, cũng như khả năng mô-men liên tục và mô-men đỉnh của động cơ.

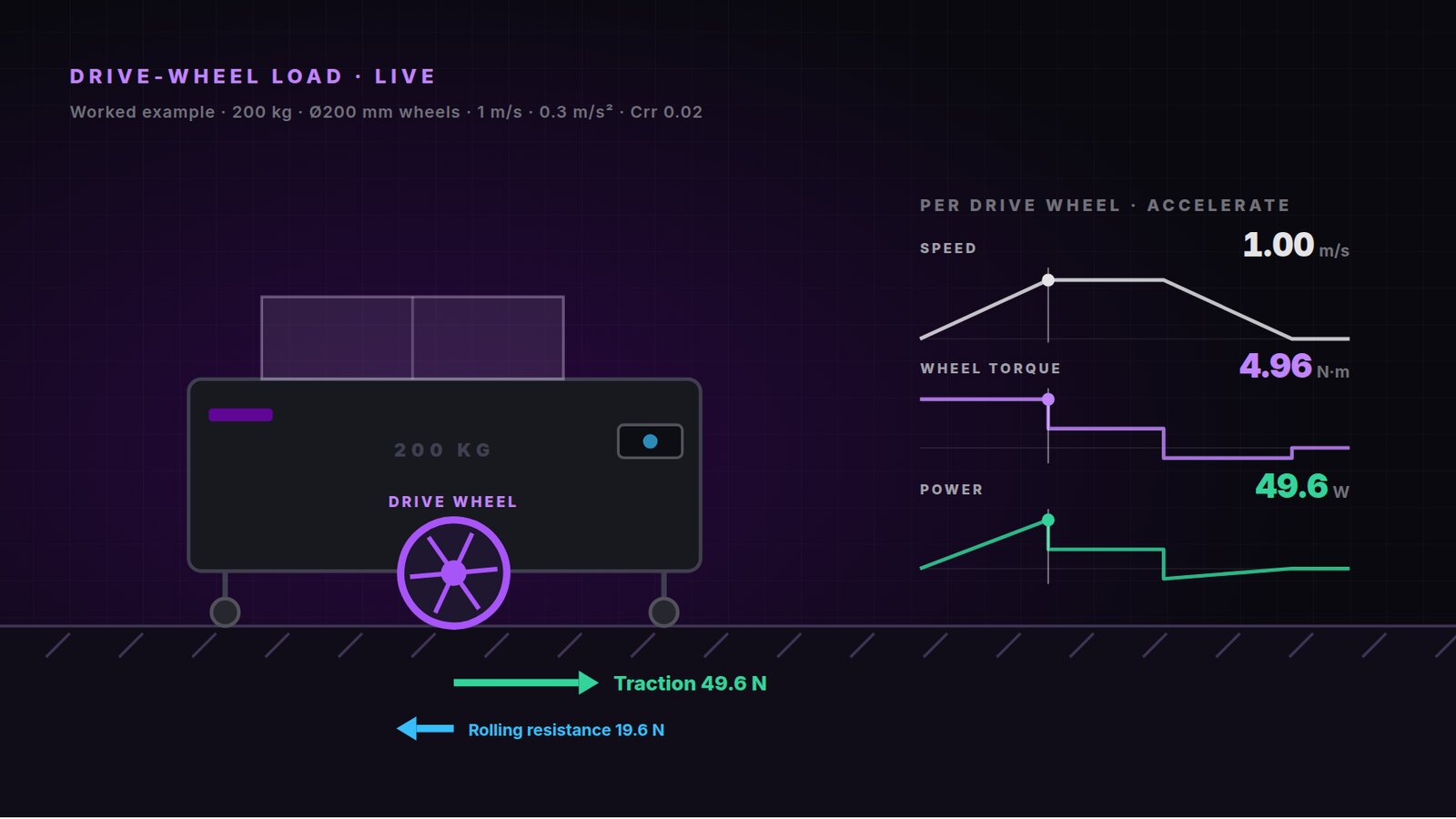

5. Ví dụ tính toán thực tế cho một AMR

Xét một AMR với các thông số vận hành sau:

Trong ví dụ này, giả định hai bánh chủ động chia đều tải và bỏ qua quán tính quay của bánh xe trong phép tính ban đầu.

Bước 1: Tính lực cản lăn

F_rr = 0,02 × 200 × 9,81

F_rr = 39,24 N

Bước 2: Tính lực tăng tốc

F_acc = 200 × 0,3

F_acc = 60 N

Bước 3: Tính tổng lực kéo

Vì xe vận hành trên bề mặt phẳng nên lực leo dốc bằng không.

F_total = 39,24 + 60

F_total = 99,24 N

Bước 4: Tính mô-men xoắn cần thiết tại bánh xe

Bán kính bánh xe là:

r = 200 / 2 = 100 mm = 0,1 m

Do đó:

T_{wheel, total} = 99,24 × 0,1 = 9,924 N·m

Với hai bánh chủ động chia đều tải:

T_{wheel, per motor} = 9,924 / 2

T_{wheel, per motor} ≈ 4,96 N·m

Đây là mô-men xoắn ước tính tại bánh xe trong điều kiện tăng tốc đã nêu.

Bước 5: Tính tổng công suất cơ học tại tốc độ mục tiêu

P_{wheel, total} = F_total × v = 99,24 × 1,0

P_{wheel, total} = 99,24 W

Với hai bánh chủ động chịu tải như nhau:

P_{wheel, per motor} = 99,24 / 2

P_{wheel, per motor} ≈ 49,62 W

Công suất cơ học tính được xấp xỉ 50 W cho mỗi bánh tại tốc độ và gia tốc đã cho.

Tuy nhiên, điều này không có nghĩa là động cơ 50 W chắc chắn đủ dùng. Động cơ được chọn còn phải đáp ứng mô-men xoắn yêu cầu tại tốc độ quay tương ứng, cũng như các yêu cầu vận hành đỉnh và liên tục.

Lưu ý quan trọng về gia tốc

Ví dụ trên tính lực cần thiết khi xe đang tăng tốc tại tốc độ mục tiêu. Ở tốc độ thấp hơn, động cơ có thể vẫn phải cung cấp mô-men xoắn lớn dù công suất cơ học thấp hơn.

Khi chạy với tốc độ không đổi trên cùng mặt sàn phẳng, lực tăng tốc bằng không. Lực kéo ở trạng thái ổn định khi đó xấp xỉ 39,24 N, với cùng hệ số cản lăn.

Để chọn động cơ một cách tin cậy, kỹ sư nên đánh giá toàn bộ chu kỳ vận hành thay vì chỉ dựa vào một phép tính công suất duy nhất.

6. Quy đổi tốc độ bánh xe sang tốc độ động cơ

Việc chọn động cơ còn đòi hỏi kiểm tra tốc độ quay cần thiết để đạt tốc độ xe mục tiêu.

Tốc độ quay của bánh xe tính theo vòng/phút (RPM) là:

Với ví dụ trên:

RPM_wheel = (60 × 1,0) / (2 × π × 0,1)

RPM_wheel ≈ 95,5 vòng/phút

Nếu động cơ nối trực tiếp với bánh xe, động cơ phải quay khoảng 95,5 vòng/phút để xe đạt tốc độ 1,0 m/s.

Nếu dùng hộp số, tốc độ động cơ sẽ cao hơn theo tỷ số truyền.

Ví dụ, với tỷ số giảm tốc 10:1:

Tốc độ động cơ ≈ 95,5 × 10

Tốc độ động cơ ≈ 955 vòng/phút

Hộp số làm tăng mô-men xoắn đầu ra và giảm tốc độ đầu ra. Mô-men xoắn đầu ra thực tế phụ thuộc vào hiệu suất hộp số và điều kiện tải cho phép.

Với động cơ servo tích hợp truyền động trực tiếp, cần kiểm tra kỹ mối quan hệ giữa tốc độ định mức của động cơ và tốc độ bánh xe yêu cầu. Nếu động cơ quay nhanh hơn nhiều so với tốc độ bánh xe cần, có thể cần một bộ truyền động phù hợp.

7. Xét đến hiệu suất và biên an toàn

Các phép tính lý thuyết là điểm khởi đầu, nhưng hệ thống thực tế còn chịu thêm tổn hao và điều kiện vận hành thay đổi.

Hiệu suất truyền động

Công suất động cơ phải đủ đáp ứng nhu cầu công suất cơ học sau khi đã tính đến tổn hao hộp số và hệ truyền động.

Ước tính đơn giản là:

Trong đó η là hiệu suất cơ học tổng, biểu thị dưới dạng số thập phân.

Ví dụ, nếu công suất cần tại bánh xe là 100 W và hiệu suất tổng là 85%:

P_{motor, required} = 100 / 0,85

P_{motor, required} ≈ 117,6 W

Ước tính này giả định 85% là hiệu suất tổng tương ứng giữa trục động cơ và bánh xe. Công suất điện đầu vào còn cần xét thêm hiệu suất của động cơ và bộ điều khiển.

Mô-men đỉnh và mô-men liên tục

Mô-men đỉnh quan trọng khi tăng tốc, khởi động, rẽ và leo dốc. Mô-men liên tục quyết định động cơ có thể duy trì tải mà không vượt quá giới hạn nhiệt hay không.

Động cơ phù hợp cần đáp ứng cả hai yêu cầu trong suốt chu kỳ làm việc dự kiến.

Điện áp và dòng điện pin

Với AMR và AGV chạy bằng pin, động cơ và bộ điều khiển phải hoạt động trong dải điện áp thực tế của pin.

Nhu cầu dòng điện cần được kiểm tra khi tăng tốc và trong các tình huống tải cao khác, không chỉ khi di chuyển ổn định.

Dung lượng pin, dây dẫn, đầu nối, thiết bị bảo vệ và đặc tính phanh tái sinh cũng có thể ảnh hưởng đến thiết kế tổng thể.

Điều kiện vận hành

Xe thực tế có thể gặp sàn không bằng phẳng, tải trọng thay đổi, bánh xe mòn, nhiệt độ thay đổi và lực cản lăn tăng tạm thời.

Một biên dự phòng kỹ thuật hợp lý giúp đáp ứng các biến động này, nhưng biên đó nên dựa trên ứng dụng cụ thể thay vì một tỷ lệ phần trăm tùy ý.

8. Cách chọn động cơ servo phù hợp cho AMR hoặc AGV

Sau khi tính mô-men xoắn, tốc độ và công suất tại bánh xe, kỹ sư có thể so sánh kết quả với thông số hiệu năng của động cơ.

Các tiêu chí lựa chọn chính gồm:

• Công suất định mức: Phải đáp ứng chu kỳ vận hành yêu cầu.
• Mô-men định mức: Phải đáp ứng yêu cầu mô-men liên tục.
• Mô-men đỉnh: Phải bao được tải khi tăng tốc, khởi động và các tải quá độ khác.
• Tốc độ định mức: Phải phù hợp với tốc độ bánh xe yêu cầu và tỷ số truyền.
• Điện áp nguồn: Phải tương thích với pin và hệ thống điện.
• Giao tiếp truyền thông: Phải phù hợp với bộ điều khiển robot, chẳng hạn CANopen hoặc EtherCAT nếu được hỗ trợ.
• Kích thước cơ khí: Phải vừa với không gian lắp đặt.
• Yêu cầu phanh: Phải phù hợp với chiến lược giữ tải và dừng xe.
• Giới hạn nhiệt và môi trường: Phải đáp ứng điều kiện vận hành dự kiến.

Saigon Dynamics cung cấp các giải pháp động cơ servo tích hợp cho ứng dụng điều khiển chuyển động nhỏ gọn. Ví dụ, dòng ISL Series L-Shaped Servo All-in-One có các model trong dải công suất 200–750 W, tương thích nguồn 24–70 VDC và có tùy chọn CANopen hoặc EtherCAT tùy model.

Các động cơ này có thể là ứng viên cho một số thiết kế AMR và AGV, nhưng model phù hợp cần được chọn bằng cách so sánh yêu cầu mô-men–tốc độ thực tế, chu kỳ làm việc và cấu hình cơ khí với thông số kỹ thuật của nhà sản xuất.

Công cụ tính bên dưới thực hiện toàn bộ quy trình trong bài viết này và đối chiếu kết quả với tốc độ định mức, mô-men định mức và mô-men đỉnh của từng phiên bản ISL.

Khám phá dòng sản phẩm Động cơ Servo của Saigon Dynamics để xem các giải pháp hiện có.

Kết luận

Tính công suất động cơ cho bánh chủ động không chỉ là đọc một con số công suất duy nhất. Kỹ sư cần xác định lực kéo cần thiết, tính mô-men xoắn tại bánh xe, xác định tốc độ quay cần thiết và đánh giá công suất cơ học trong điều kiện vận hành dự kiến.

Với ứng dụng AMR và AGV, các yếu tố quan trọng nhất gồm tổng khối lượng xe, bán kính bánh xe, tốc độ mục tiêu, gia tốc, lực cản lăn, độ dốc và hiệu suất truyền động.

Một phép tính có hệ thống giúp kỹ sư tránh chọn động cơ quá nhỏ hoặc lớn không cần thiết, đồng thời tạo nền tảng vững chắc để chọn động cơ servo phù hợp.
